01 · ШКАФЫ УПРАВЛЕНИЯ · ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ

Шкафы управления с частотным регулированием ANHEL®

Name: Шкафы управления с частотным регулированием
Brand: ANHEL
SKU: OMEGA-VF

Управление группами повысительных насосов с асинхронными электродвигателями. ПИД-регулирование, плавный пуск, каскадное управление до 6 насосов. Для систем ХВС, ГВС, отопления, кондиционирования и модернизации существующих насосных станций ЖКХ.

Запрос ТКП Опросный лист

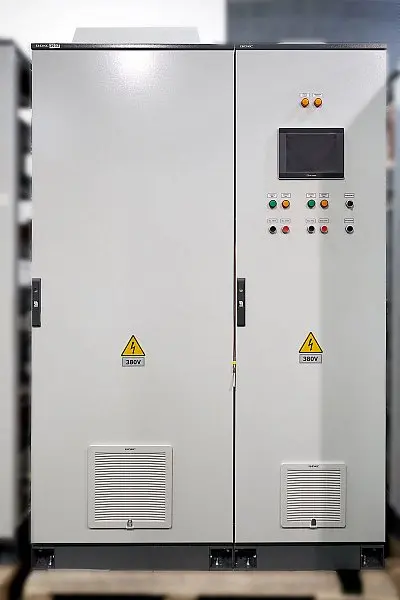

ANHEL — шкаф управления с частотным регулированием, составной 4-секционный с HMI и контроллером

02 · Технические характеристики

Параметры серии

Базовые характеристики. Итоговая конфигурация рассчитывается под ТЗ объекта.

Количество насосов
1 – 6
Мощность каждого насоса
0,37 – 500кВт
Сила тока
1 – 4000А
Напряжение питания
3×380 / 660 В / 6 / 10кВ
Способ пуска
ПЧ / УПП / прямой
Ввод питания
одинарный / двойной АВР
Климатическое исполнение
УХЛ1 – УХЛ4
Тип управления
местное / дистанционное

03 · ОПИСАНИЕ

Назначение и принцип работы

Шкаф управления ANHEL® с частотным регулированием поддерживает группы насосов от 1 до 6 единиц с автоматической сменой рабочего и резервного, выравниванием времени наработки и каскадным регулированием давления.

При работе с тремя и более насосами частотный преобразователь регулирует обороты ведущего, при нехватке производительности подключается следующий — а при пиковой нагрузке третий выходит напрямую на сеть. Схема снижает гидроудары, продлевает ресурс агрегатов и сокращает расход электроэнергии.

04 · ПРИМЕНЕНИЕ

Где ставится

От жилых кварталов до промышленных насосных станций — везде, где нужно стабильное давление и плавный пуск.

ЖК и многоэтажная застройка
Системы ХВС и ГВС жилых комплексов
Коммерческая недвижимость
БЦ, ТРЦ, гостиницы — повышение давления
Отопление
Циркуляционные контуры закрытых систем
Кондиционирование
Чиллер-фанкойл, контуры хладоносителя
Модернизация ЖКХ
Замена устаревших шкафов на ЦТП и насосных
Промышленность
Технологические насосные с переменным расходом

05 · БРЕНДЫ

Промышленные комплектующие

Частотные преобразователи, контроллеры и автоматика — от мировых и российских производителей.

Насосы

Schneider ElectricATV320, ATV630
ABBACS580, ACS880
SiemensSinamics G120
DanfossVLT FC202
INSTARTMCI, FCI
ВесперEI-9011

Автоматика и комплектующие

06 · ПРЕИМУЩЕСТВА

Почему ANHEL®

Гибкая комплектация, ПИД-регулирование и встроенная диспетчеризация.

ПИД-регулирование
Точное поддержание заданного давления через регулирование частоты вращения.
Плавный пуск и останов
Снижение пусковых токов, защита от гидроударов, продление ресурса насосов.
Каскадное регулирование
Гибкое конфигурирование схем работы группы до 6 насосов с приоритетом и АВР.
Диспетчеризация
Modbus TCP, EasyAccess, VNC + сухие контакты для удалённого мониторинга.
Комплексная защита
Контроль фаз, сухой ход, перепад давления, реле протока, термозащита двигателя.
Сборка по ГОСТ и сертификация ТР ТС
Заводская сборка, контроль качества, декларации и сертификаты — в комплекте поставки.
